DIN 46234

Solderless terminals according to DIN 46234 are used in crimping with several, fine and super-fine stranded conductors. However, solderless terminals according to DIN 46234 are not suitable for single-stranded solid conductors, unlike compression cable lugs according to DIN 46235.

Item No. Conductor
Section

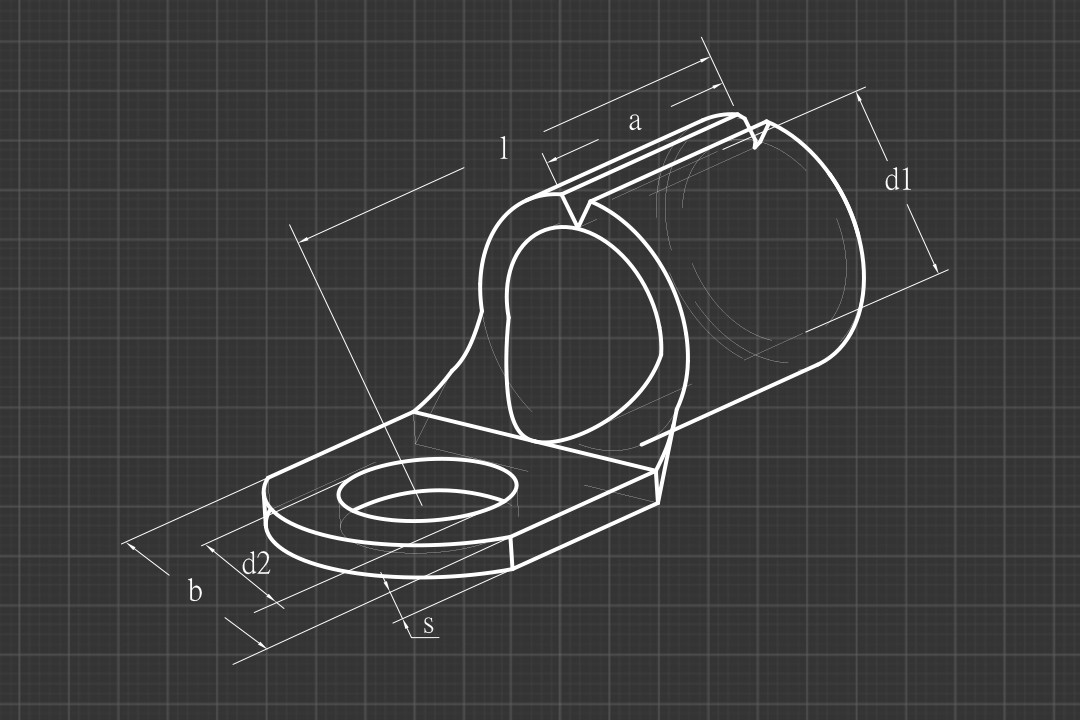

Bolt d1 d2 b a s L
A2.5-1 0.5-1 M2.5 1.6 2.8 6 5 0.8 14
A3-1 0.5-1 M3 1.6 3.2 6 5 0.8 14
A3.5-1 0.5-1 M3.5 1.6 3.7 6 5 0.8 14
A4-1 0.5-1 M4 1.6 4.3 8 5 0.8 16
A5-1 0.5-1 M5 1.6 5.3 10 5 0.8 18
A6-1 0.5-1 M6 1.6 6.5 11 5 0.8 20.5
A8-1 0.5-1 M8 1.6 8.4 14 5 0.8 23
A10-1 0.5-1 M10 1.6 10.5 18 5 0.8 28
A3-2.5 1.5-2.5 M2.5 2.3 3.2 6 5 0.8 14
A3.5-2.5 1.5-2.5 M3 2.3 3.7 6 5 0.8 14
A4-2.5 1.5-2.5 M4 2.3 4.3 8 5 0.8 16
A5-2.5 1.5-2.5 M5 2.3 5.3 10 5 0.8 19
A6-2.5 1.5-2.5 M6 2.3 6.5 11 5 0.8 21.5
A8-2.5 1.5-2.5 M8 2.3 8.4 14 5 0.8 24
A10-2.5 1.5-2.5 M10 2.3 10.5 15 5 0.8 29
A12-2.5 1.5-2.5 M12 2.3 13 18 5 0.8 29
A4-6 4-6 M4 3.6 4.3 8 6 1.0 18
A5-6 4-6 M5 3.6 5.3 10 6 1.0 20
A6-6 4-6 M6 3.6 6.5 11 6 1.0 21.5
A8-6 4-6 M8 3.6 8.4 14 6 1.0 26
A10-6 4-6 M10 3.6 10.5 18 6 1.0 30
A12-6 4-6 M12 3.6 13 18 6 1.0 30
A5-10 10 M5 4.5 5.3 10 8 1.1 21
A6-10 10 M6 4.5 6.5 11 8 1.1 22.5
A8-10 10 M8 4.5 8.4 14 8 1.1 27
A10-10 10 M10 4.5 10.5 18 8 1.1 30
A12-10 10 M12 4.5 13 22 8 1.1 34
A5-16 16 M5 5.8 5.3 11 10 1.2 25.5
A6-16 16 M6 5.8 6.5 11 10 1.2 25.5
A8-16 16 M8 5.8 8.4 14 10 1.2 29
A10-16 16 M10 5.8 10.5 18 10 1.2 33
A12-16 16 M12 5.8 13 22 10 1.2 37
A5-25 25 M5 7.5 5.3 12 11 1.5 31
A6-25 25 M6 7.5 6.5 12 11 1.5 31
A8-25 25 M8 7.5 8.4 16 11 1.5 33
A10-25 25 M10 7.5 10.5 18 11 1.5 36
A12-25 25 M12 7.5 13 22 11 1.5 42
A16-25 25 M16 7.5 17 28 11 1.5 48
A6-35 35 M6 9 6.5 15 12 1.6 33.5
A8-35 35 M8 9 8.4 16 12 1.6 34
A10-35 35 M10 9 10.5 18 12 1.6 36
A12-35 35 M12 9 13 22 12 1.6 42
A16-35 35 M16 9 17 28 12 1.6 50
A6-50 50 M6 11 6.5 18 16 1.8 43
A8-50 50 M8 11 8.4 18 16 1.8 43
A10-50 50 M10 11 10.5 18 16 1.8 43
A12-50 50 M12 11 13 22 16 1.8 47
A16-50 50 M16 11 17 28 16 1.8 54
A6-70 70 M6 13 6.5 22 18 2.0 48
A8-70 70 M8 13 8.4 22 18 2.0 48
A10-70 70 M10 13 10.5 22 18 2.0 48
A12-70 70 M12 13 13 22 18 2.0 48
A16-70 70 M16 13 17 28 18 2.0 56
A8-95 95 M8 15 8.4 24 20 2.5 54
A10-95 95 M10 15 10.5 24 20 2.5 54
A12-95 95 M12 15 13 24 20 2.5 54
A16-95 95 M16 15 17 28 20 2.5 58
A8-120 120 M8 17 8.4 24 22 3.0 56
A10-120 120 M10 17 10.5 24 22 3.0 56
A12-120 120 M12 17 13 24 22 3.0 56
A16-120 120 M16 17 17 28 22 3.0 62
A10-150 150 M10 19 10.5 30 24 3.2 65
A12-150 150 M12 19 13 30 24 3.2 65
A16-150 150 M16 19 17 30 24 3.2 65
A12-185 185 M12 21 13 36 28 3.5 68
